Cablage optimisé Les Paul Reissue

In manufacturing on May 8, 2014 at 4:44 pm



Trouvé sur le site Guitar n’ Blues:
Matériel nécessaire: Voici la liste des éléments nécessaires que vous trouverez sur la boutique en ligne www.guitarnblues.fr .
Pour Guitares US :

Plan de câblage reissue optimisé  pour guitares de type Gibson Lespaul. Ce plan de câblage est utilisé également pour les guitares type SG, Explorer, Flying V, Thinline…On utilise un selecteur 3 positions appelé Toggle avec ce type de guitare. Cela permet de choisir soit l’un des deux micros, soit les deux micros câblés en parallèle.

Mass en étoile

Les masses de l’électronique doivent être reliées en UN SEUL point

Le trajet le plus court et sans escale est à  privilégier dans la mesure du possible. Cela permet d’éviter des boucles de masses qui peuvent engendrer un bourdonnement désagréable dans certains cas. les pattes externes des potentiomètres de volume, les pattes centrales des tonalités, les 2 masses des micros, la masse du sélecteur, la masse du jack et du chevalet (pour relier les cordes à  la masse) doivent être soudés sur la masse principale. Donc dans ce schéma, 9 masses doivent être reliées sur le capot du potentiomètre de volume (ou le point de votre choix). Dans le cas d’une cage de « faraday » le cuivre sera directement relié à la masse par le biais du potentiomètre de volume. Inutile donc de rajouter un fil.

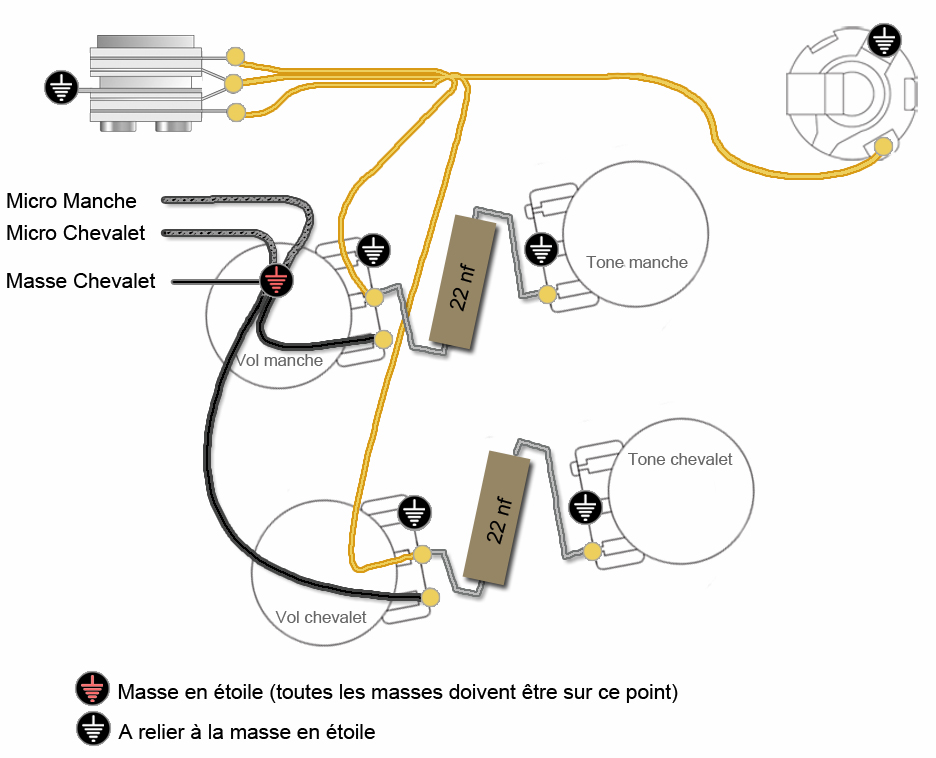

Plan droitier

lespaul_reissue1

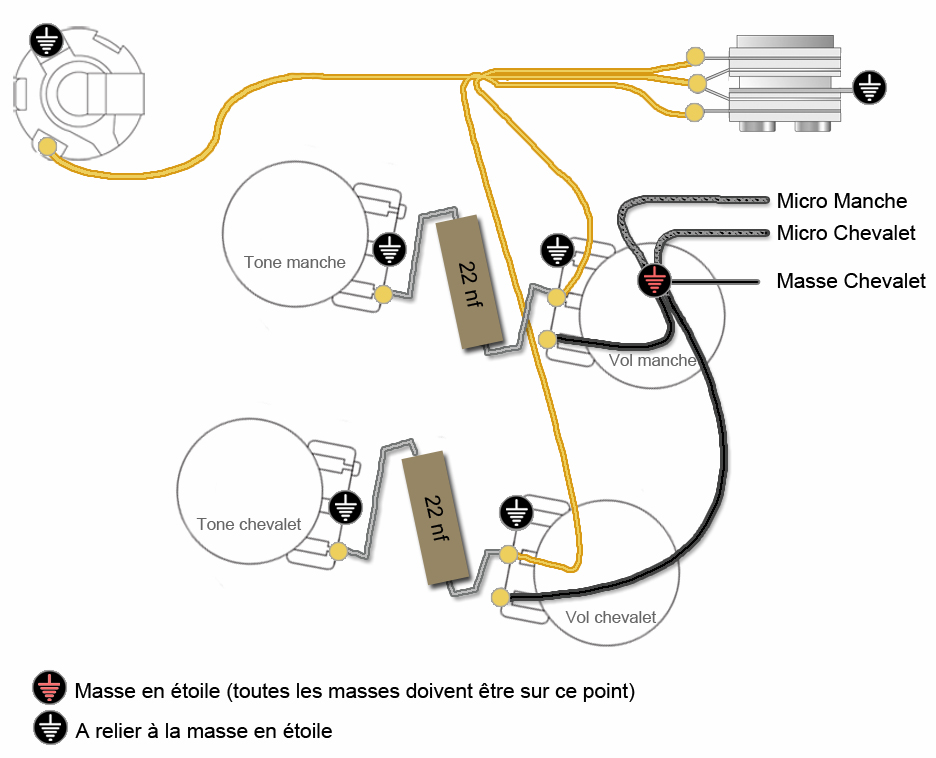

Plan gaucher

lespaul_reissueG

Les kits pré-cablés: Pour vous faciliter la vie, nous avons créé des kits complets regroupant tous les éléments permettant de réaliser ce câblage. Ils comprennent même la soudure argent ! Rendez vous sur notre boutique section kits électroniques Lespaul
